Проекты








Крытый легкоатлетический комплекс и легкоатлетический стадион







Помимо строительства дворцов, мы должны обратить внимание и на строительство обычных физкультурно-оздоровительных комплексов, возродить те самые "коробки", футбольные площадки, которых было навалом еще в советские времена. Если во дворах будет место, где погонять мяч, где кататься на коньках, если рядом будут созданы новые комплексы, это и будет возвращение спорта домой, в семью.

Дмитрий Медведев
Дмитрий Медведев,
президент Российской Федерации




Задача развития массового спорта в стране – это задача долгосрочная и многоплановая, в ее решении должно участвовать все общество. Нельзя забывать, что речь идет о духовном и физическом здоровье российской нации, и в первую очередь – нашей молодежи.

Владимир Путин
Владимир Путин,
премьер-министр Российской Федерации




Россия - спортивная страна. Наши победы на века вписаны в историю Олимпийских игр, наши чемпионы и сегодня продолжают радовать своих болельщиков новыми достижениями.

Мы не вправе потерять статус великой спортивной державы. Мы искренне хотим, чтобы в ближайшие несколько лет спортивный образ жизни и здоровый соревновательный азарт стали привычным источником позитивной энергии для всех наших повседневных дел и начинаний, способствуя тем самым нашим личным победам, успеху наших детей и близких, развитию России в целом.
Вячеслав Фетисов
Вячеслав Фетисов,
Руководитель Федерального агентства по физической культуре и спорту

Федеральная целевая программа
Развития физической культуры и спорта в Российской Федерации
2006 – 2015 годы








Презентационный буклет хоккейной арены МУРОМЕЦ  (PDF 6 Mb)

Проект МУРОМЕЦ, создан для пробуждения богатырского здоровья, истинных жизненных ценностей и гражданского самосознания нашего общества.

Ледовая арена МУРОМЕЦ



Готов к тиражированию
Интернациональной командой разработан комплект рабочей документации, необходимо только выполнить привязку к конкретному месту.


Признан экспертами
24 августа 2009 г. проект Сканстрой «Специализированная тренировочная хоккейная арена Муромец» занял второе место в номинации "Крытые катки с искусственным льдом" по результатам Всероссийского конкурса Министерства спорта, туризма и молодежной политики Российской Федерации на лучший проект спортивного сооружения для массового спорта.

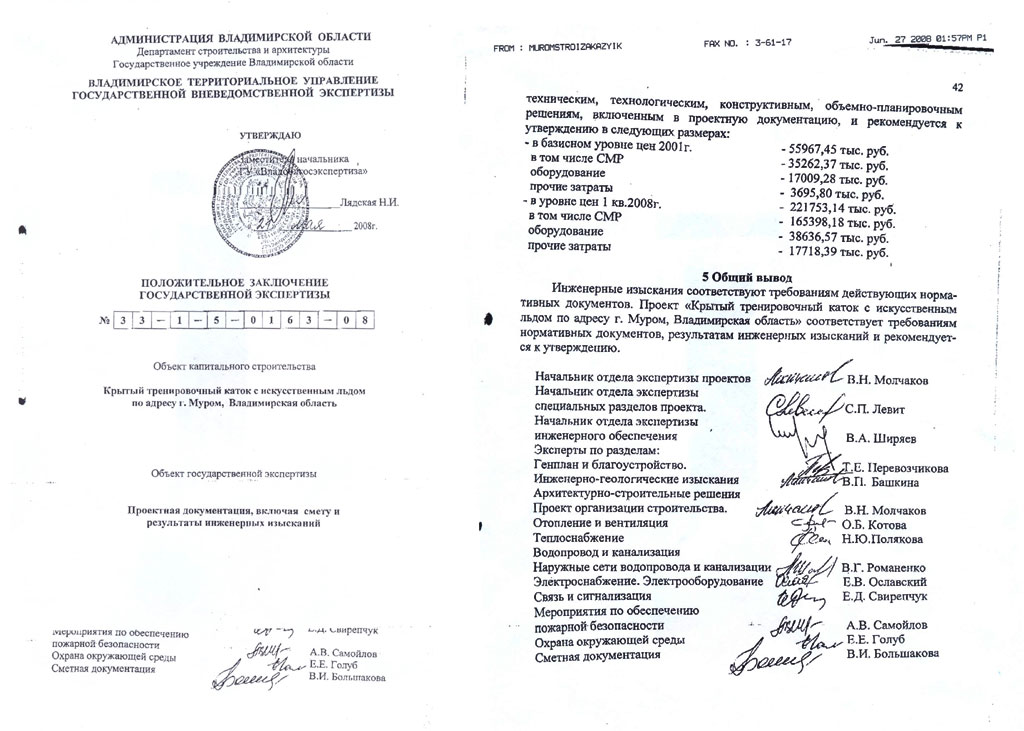

Прошел экспертизу
Проект прошел государственную вневедомственную экспертизу и готов к немедленной реализации. Одобрен Федерацией хоккея России и рекомендован к массовому применению.


Проверен временем
Сотни подобных арен, простых и функциональных построены в странах Скандинавии. В них круглый год тренируются тысячи ребят и взрослых, любителей и профессионалов.


Востребован обществом
Такие площадки сделают спорт доступным для всех желающих, а молодые ребята во всех уголках нашей страны получат возможность достигать новых спортивных высот, новых побед.


Простой но не примитивный
Разработанный совместно со шведским проектным бюро, проект вобрал в себя многолетний Скандинавский опыт в создании подобных сооружений.


Надежный, долговечный
Конструктивные решения позволяют трансформировать объект в соответствии с запросами общества и тенденциями в развитии спорта даже через 40-50 лет


Низкая стоимость эксплуатации
Минимизация расходов в процессе эксплуатации, содержания и ремонта -- один из основных приоритетов при проектировании


 Ледовая арена МУРОМЕЦ


Мы все будем делать, чтоб по стране как можно больше было хоккейных стадионов, чтоб молодежь не шаталась по улицам, а действительно занималась делом. Нам нужны олимпийские чемпионы, которые прославят страну, и просто молодые, сильные люди.
 Владислав Третьяк
Владислав Третьяк,
президент «Федерации хоккея России»

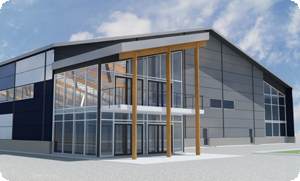

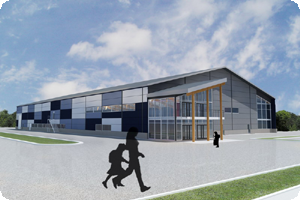

 Ледовая арена

Ледовая арена



Назначение
«Муромец» предназначен в первую очередь для круглогодичных занятий хоккейных команд, секций фигурного катания и для массового катания на коньках. Такая арена является идеальным вариантом для небольших городов, районных центров, микрорайонов с развивающейся современной социально-бытовой инфраструктурой.


При проектировании ледовой арены «Муромец», мы учитывали рекомендации международной федерации хоккея и думали о том, чтобы даже через 30 лет это сооружение оставалось современным и комфортным для людей.







 ФХР




Ограждающие конструкции арены могут с успехом быть применены для накрытия существующих открытых ледовых площадок, удлинняя сезон канатния и повышая комфортность здания

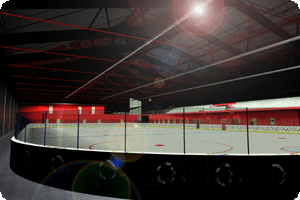

Интерьер ледовой арены

Ледовая арена





Представленная концепция ледовой арены разработана предприятием «Сканстрой» в тесном сотрудничестве с Федерацией хоккея России и шведскими специалистами.

ФХР, Сканстрой, MAF

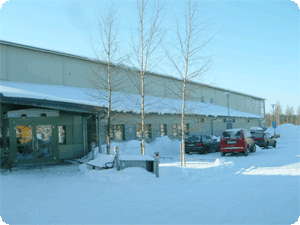

Прототипом «Муромца» был выбран шведский каток «Арена Сюндербюн», расположенный в пригороде г. Лулео в северной Швеции. Подобные объекты в странах Скандинавии уже много лет являются неотъемлемой и естественной частью инфраструктуры жилых районов.

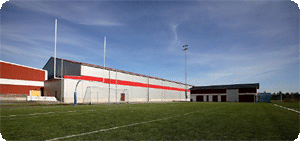

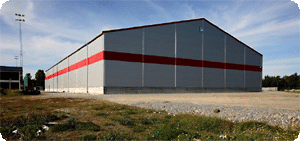

Фото ледовой арены




 В предлагаемом проекте предусмотрены конструктивные решения для создания комфортных условий активного отдыха и занятий спортом для людей с ограниченными возможностями, пожилых людей, детей.

Фото ледовой арены




Мы уверены, что этот проект по достоинству оценят увлеченные своим делом тренеры, дети и взрослые любители.
Он сделает доступным качественные площадки для всех желающих, а молодые ребята во всех уголках нашей страны получат возможность достигать новых спортивных высот, новых побед на соревнованиях разных уровней.

Фото интерьера ледовой арены

Фото








Основные принципы, заложенные в проекте:
  • Функциональность и простота архитектурных форм. Смещение акцента с архитектурных изысков в сторону качественного оснащения арены
  • Энергоэффективность. Применение передовых энергосберегающих технологий существенно снизит затраты при эксплуатации объекта.
  • Надежность и простота эксплуатации. Надежные, долговечные, простые элементы и решения, автоматизированные системы управления и контроля максимально упростят проесс эксплуатации и сократят затраты на обслуживающий персонал.
  • Современные консмтруктивные решения. Провереная временем конструкция с применением каркаса из клееной древесины и «сэндвич» панелей в качестве ограждающих конструкций, прослужат многие годы, требуя минимальных расходов на обслуживание.
  • Этапность. Возможность поэтапного наращивания возможностей спортивного объекта, начиная с самого необходимого для хоккеистов, спортсменов с возможнстью постепенного расширения функциональности и комфорта.
  • Многолетние гарантии. При должной аккуратной эксплуатации объект может функционировать в течении неограниченного срока, без существенного ухудшения эксплуатационных свойств.

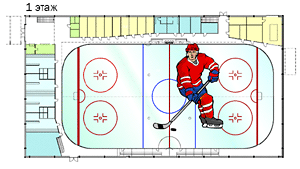

План ледовой арены 1 этаж

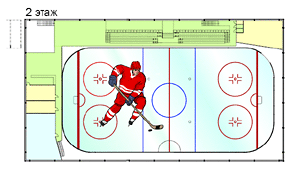

План ледовой арены 2 этаж





Предусмотрено все необходимое:
  • ледовое поле 61х30 м с хоккейным бортом и съемным остеклением
  • трибуны для зрителей на 350 человек
  • раздевалки для спортсменов с душевыми и санузлами
  • помещениядля сушки спортивной одежды
  • вестибюль-фойе, касса, гардеробная, буфет
  • сектор проката спортивного инвентаря, мастерские, технические, административные, бытовые помещения
  • спортивный зал, комната для инструкторов и тренеров, медецинский сектор
  • кладовые для хранения формы и спортивного инвентаря команд, помещение для ледозаливочной машины

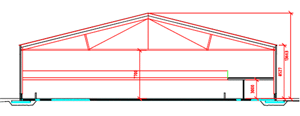

 Разрез ледовой арены





 Технические особенности:

Здание каркасного типа на основе несущих конструкций из клееной древесины.
  • Несущий каркас поставляет и устанавливает СКАНСТРОЙ
  • Каркас из клееной древесины изготавливается на старейшем шведском предприятии Martinsons AB
  • Каркас прошел многолетнюю проверку своих прочностных, эксплуатационных и эстетических качеств на сотнях подобных объектах в странах Скандинавии
  • При правильном использовании имеет неограниченный срок службы

Клееная древесина хорошо гармонирует с другими материалами: камнем, бетоном, сталью; хорошо обрабатывается лаками, восками лазурью и при правильном использовании имеет неограниченный срок службы.

По соотношению прочности к собственному весу балки из клееной древесины превосходят как сталь так и бетон. В то же время этот материал обеспечивает не только надежность и прочность конструкции, но еще и эстетическую привлекательность.

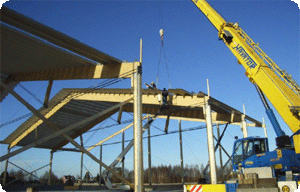

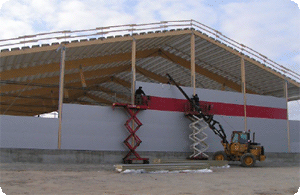

Фото строительства Ледовой арены





Предел огнестойкости конструкций из клееной древесины превосходит стальные, даже без применения огнезащитных составов.
  • Размеры в плане              75х41 м
  • Площадь застройки         3075 м2
  • Высота до стяжек              8 м
  • Этажность                           2 уровня
  • Каркас                                  балки из клееной древесины
  • Стены и кровля                  многослойные «сэндвич» панели
  • Вентиляция                         система рекуперации воздуха
  • Система отопления          комбинированная





Владимир Путин поддержал идею массового строительства малых ледовых арен

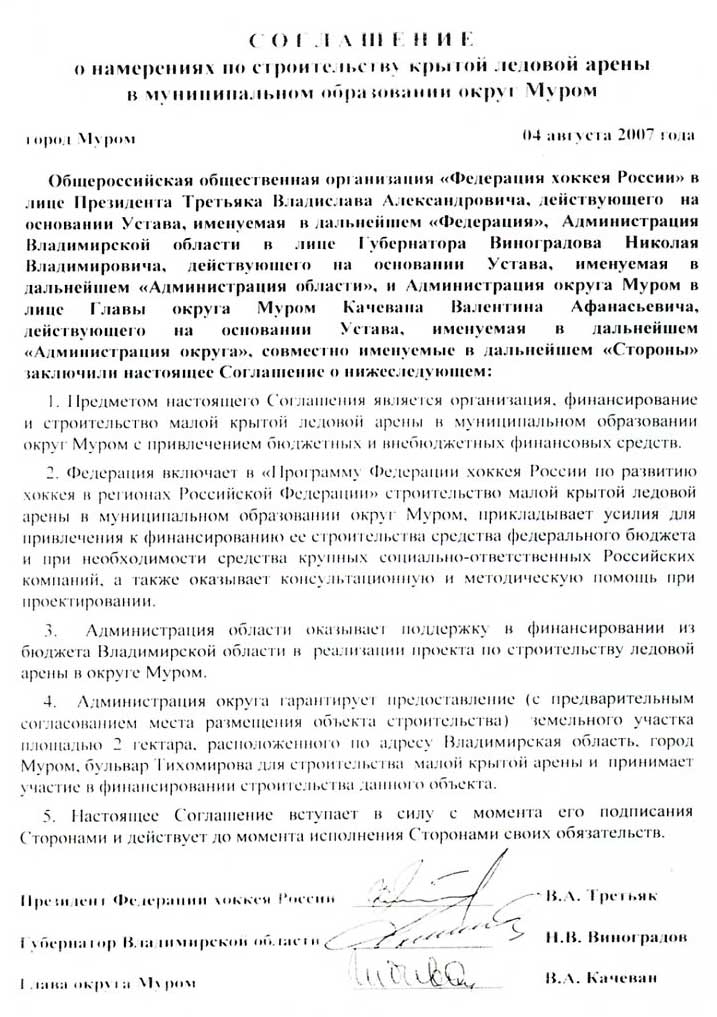

Президент Федерации хоккея России, губернатор Владимирской области и глава округа Муром подписали соглашеие о намерениях по строителсьву крытой ледовой арены в Муроме

В России построят 300 катков

Москва первым из российских регионов примет государственную региональную программу развития хоккея

Федеральная целевая программа Развития физической культуры и спорта в Российской Федерации 2006 – 2015 годы

Строительство в Муроме Ледового Дворца одобрил Владислав Третьяк

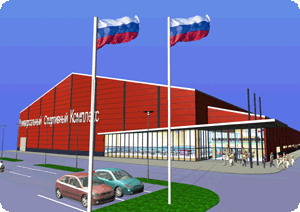

Одним из проектов «СКАНСТРОЙ» является бюджетный универсальный легкоатлетический спортивный комплекс.


Бизнес будет просто нереален, если окружающая среда будет одурманена наркотиками, куревом, водкой. Поэтому лучше строить такие объекты, чем возводить реабилитационные центры для наркоманов и больницы. Надо в здоровье вкладывать, тогда все будет нормально.

Юрий Евдокимов
Юрий Евдокимов,
губернатор Мурманской области

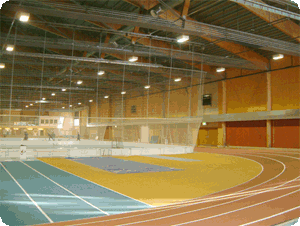

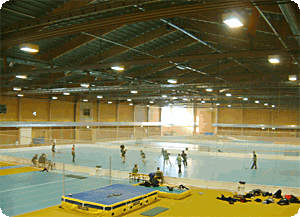

При проектировании "Универсального спортивного комплекса" было выбрано спортивное сооружение, которое по своим характеристикам и климатической зоне использования наиболее подходило для Мурманска. Таким прототипом проекта стал легкоатлетический манеж в городе Умео (200 км. южнее города Лулео, Швеция).





Этот комплекс был построен относительно давно - 8 лет назад, и поэтому при разработке проектной документации  для Мурманска были учтены новые современные технологии, как в строительстве, техническом оснащении, так и в эксплуатационных показателях. Следует отметить, что существующая система проектирования в Швеции существенно отличается от российской- как пример, в Швеции требования по безопасности значительно выше российских стандартов. Так же широко применяются технологии сбережения воды, тепла, электроэнергии, что делает сооружение экономически эффективным.






Спортивное сооружение  ориентировано на проведения занятий и соревнований по различным видам спорта, таким, как:
  • легкая атлетика
  • игровые виды спорта,
  • тяжелая атлетика
  • все виды единоборств
  • спортивная гимнастика
  • спортивные танцы
В универсальном спортивном комплексе одновременно могут разместиться до 600 зрителей и 150 спортсменов, возможно проведение соревнований российского и международного уровней, культурно-массовых мероприятий, комфортного проведения тренировочных занятий, как по легкоатлетическим видам спорта, так и по игровым. В соответствии с европейскими нормами, сооружение приспособлено для людей с ограниченными возможностями.






Основные размерения объекта:
  • Размеры в плане 111 x 66,5 метров
  • Высота до стяжек 10 метров

Характеристики:

  • Несущий каркас изготовлен из клееной древесины, потолочные балки усилены металлическими стяжками
  • В универсальном спортивном комплексе одновременно могут разместиться до 600 зрителей и до 150 спортсменов.
  • Предусмотрены условия для занятия спортом людей с ограниченными возможностями
  • Предусмотрен ряд мер для значительного снижения энергопотребления
  • Для обслуживания и поддержки комплекса достаточно всего нескольких человек





Не смотря на то, что внешний вид комплекса прост, функциональная его часть современна, практична и удобна для людей.






В спортивном комплексе предусмотрены все необходимые условия для комфортной тренировки и проведения соревнований, он идеально подходит для обеспечения деятельности сразу нескольких детских юношеских спортивных школ и проведения индивидуальных тренировок до 150 человек единовременно.






Стоит сказать, что при проектировании универсального спортивного комплекса не делается упор на отведение отдельного помещения под вид спорта. Например, внутри беговой дорожки могут располагаться площадки для игровых видов спорта. При необходимости площадки могут отделяться одна от другой опускаемыми сетями. В угловых секторах здания можно расположить приспособления для лова копья, сектора для метания ядра, тренажерный зал.






Возможно применение  гидравлической системы для подъема виражей беговых дорожек местного производства, конечно, при должном уровне контроля. Интерьеры здания отличает простота и функциональность.






Презентация универсального легкоатлетического комплекса  (PDF 5 Mb, версия 2.0)

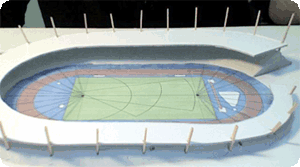

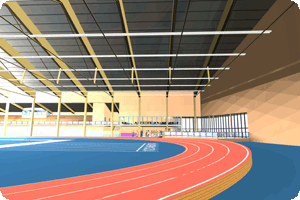

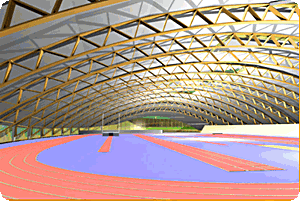

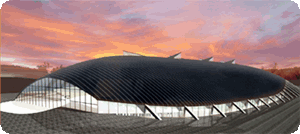

В рамках участия в тендере на проектирование закрытого легкоатлетического манежа и специализированного легкоатлетического стадиона для государственных нужд Санкт-Петербурга «СканСтрой» разработало ряд материалов.






Если мурманский проект позиционируется, как бюджетный универсальный спорткомплекс, то в Санкт-Петерурге стоит задача создать специализированный легкоатлетический комплекс, достойный истории города, его месту среди культурных столиц мира, и по спортивным характеристикам обеспечивающий проведение легкоатлетических соревнований мирового уровня, одновременно сохраняя возможности каждодневного использования комплекса для подготовки легкоатлетов.






Проектирование в Санкт-Петербурге –  это большая честь и ответственность. Создавая современную архитектуру, не следует бежать от истории или сегодняшнего дня. Необходимо использовать опыт и исторические корни, быть открытым для новых идей, искать решение, исходя из целей, потребностей и ресурсов.
Матс Якобссон
Матс Якобссон,
ведущий архитектор проекта






Отличительной чертой Санкт-Петербурга является очень однородная, сохранившаяся до наших дней историческая застройка, которая придает ему уникальную атмосферу и самобытность. Именно поэтому столь интересной и в то же время ответственной задачей является создание новых зданий, которые станут дополнением архитектурного облика города.





Предлагаемый нами легкоатлетический комплекс призван отразить  позитивные, динамичные силы в развитии города, движение вперед, веру в будущее.  При этом он в полной мере соответствует своему назначению и функциональному содержанию и подтверждают статус Петербурга как города с первоклассной архитектурой.





Этот комплекс должен стать международным лицом легкой атлетики Петербурга и всей России, выражая современные тенденции развития спорта и города в целом языком своих упругих и невесомых архитектурных форм, привлекая внимание как архитектурной, так и спортивной общественности.

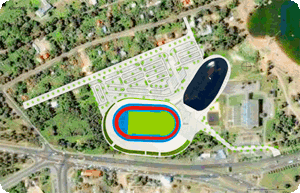

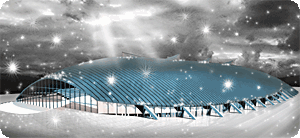

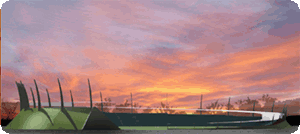

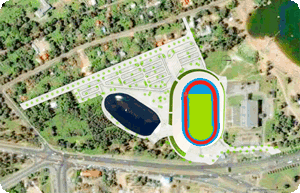

Волнообразные свободные формы зданий комплекса вписаны в парковый ландшафт, подчеркивая гармоничное пространственное взаимодействие между зданиями и зелеными насаждениями. В эмоциональном плане идея комплекса сродни английскому парку, в котором окружающее пространство и ландшафтный дизайн призваны создать атмосферу необходимую для отдыха и эмоциональной разгрузки, контрастируя с суетой города.

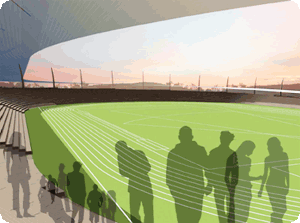

С парком взаимосвязаны внешние стороны легкоатлетического стадиона, порытые травяным газоном, что подчеркивает качества ландшафта и привлекает внимание и тех посетителей, чьей основной целью не являются занятия спортом. Между легкоатлетическим манежем и стадионом расположено наиболее яркое и динамичное пространственное построение – площадь, с которой открывается вид на главные входы каждого из зданий. Входы расположены таким образом, что они используются как спортсменами, так и зрителями, которые приезжают как на метро, так и на автомобилях.

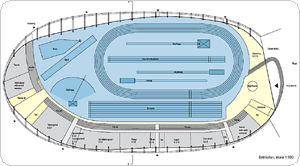

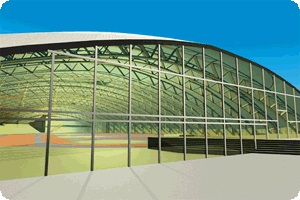

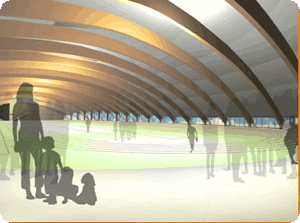

Строительное решение манежа объединяет в себе экономичность и современность выразительных средств.  Фахверковые конструкции несущих арок позволяют создать здание со свободным пролетом. Весь интерьер может быть построен  вне привязки к каркасу и кровле. Это означает также и большую гибкость в случае необходимости внесения изменений в планировку и функциональное наполнение в будущем.  Большие остекленные части у центрального входа и на уровне земли придают зданию ощущение открытости и воздушности.





В отличии от сооружений для командных видов спорта, где внимание сфокусировано на борьбе между командами, и где публика отождествляет себя с одной из команд, легкоатлетический стадион в большей степени является площадкой для индивидуальных выступлений. Арена для командных видов спорта должна подчеркнуто символизировать команду хозяев поля и отождествляться с ней, это должна быть своего рода крепость, цитадель для хозяев поля.





Сооружение для легкой атлетики, напротив должно быть выражением понятий, которые ассоциируются с пользой самого спорта – здоровье, сила, красота и пр. Внимание публики направленно одновременно на разные состязания, и публике должна быть предоставлена возможность передвигаться в рамках ограниченного пространства для того, чтобы лучше видеть именно то состязание, которое интересует каждого конкретного зрителя.





Легкоатлетический комплекс «Петербург» это:
  • Вклад в будущие Олимпийские победы
  • Соревнования международного уровня
  • Спортивный и архитектурный престиж города
  • Использование лучшего зарубежного опыта





Социальная значимость:
  • Массовость и доступность занятий спортом
  • Организация тренировочного процесса
  • Проведение соревнований российского и международного уровня
  • Возможность заниматься спортом людям с ограниченными возможностями





Приспособленность для людей с ограниченными возможностями:
  • Возможность для занятий спортом
  • Места для зрителей в креслах-колясках
  • Адаптированные автостоянки
  • Устройства автоматического открытия дверей
  • Специально оборудованные санузлы
  • Пандусы

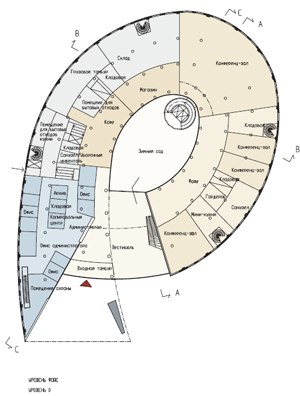

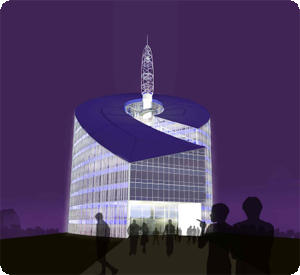

 Разработан архитектурный концепт административного здания для ООО "Газпромпереработка" в городе Сургут

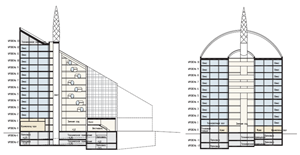

Фасад

Устремленная к небу скульптурная форма, архитектурная веха города. Здание, символизирующее веру в будущее и высокие технологии. Баланс и гармония между фасадом здания и открытостью внутренней планировки, между мягкостью формы и жесткостью материалов, между горизонтальной и вертикальной составляющими.


Замкнутая форма, сконцентрированная вокруг расположенного в центре атриума, позволяет создать здание с компактной офисной планировкой  и  относительно небольшой площадью фасадов. Это решение оправдано с экологической точки зрения, так как значительно снижает энергопотребление здания. Такая концепция обеспечивает хорошую освещенность рабочих мест при небольшой для здания такого размера площади окон. В сочетании с качественной изоляцией стен и стеклопакетами с низкой теплопроводностью это гарантирует климатическую оболочку здания, отвечающую самым высоким требованиям.


Входная группа отчетливо обозначена, а ее выдающаяся вперед часть создает большое пространство, закрытое кровей.  Из фойе можно охватить взглядом все внутреннее пространство здания со световым двором на заднем плане. В непосредственной близости расположен конференц-зал, легко доступный для посетителей, и в то же время, представляющий собой отдельную зону с точки  зрения обеспечения безопасности.  Вверх по лестнице расположен ресторан и бар, которые также могут быть выделены в отдельную зону доступа, что облегчает процесс приема посетителей. Из светового двора можно попасть как кафе, так и в магазин.  Часть кафе может быть вынесена в пространство светового двора. В спортивный зал можно подняться на лифте или по лестнице, расположенной вблизи офиса администратора. Основная лестница здания находится по центру, внутри светового двора. Совместно с лифтами она используется для подъема на различные офисные этажи здани


.
Размеры несущих конструкций здания подходят, как для традиционной офисной планировки с отдельными кабинетами различных размеров, так и для открытой офисной планировки более эффективной с точки зрения использования площадей.  Количество рабочих мест варьируется в зависимости от количества работников на кабинет, а также от типа планировки: отдельные помещения или открытый офисный ландшафт. Горизонтальные «коммуникационные трубы» пересекают световой двор на различных уровнях, они связывают вместе офисные этажи и придают динамику высокому стеклянному своду.  Вертикальная коммуникационная труба с лифтами и лестницей продолжается над стеклянной кровлей, переходя в заостренную мачту из металла для крепления антенн.




Сводные сведения по площадям

Офисная площадь           15 504 м2   (650-900 рабочих мест)
Парковочный гараж          5 600 м2
Прочие площади                4 471 м2
Всего                                   25 575 м2
